Soluções

Cinco famílias de vão, seis séries em catálogo

A escolha de um vão é de largura, de peso, de exposição ao vento e ao sal, e do que se exige de vedação. Abaixo está o que temos em catálogo, para que serve cada família e — sobretudo — onde cada uma não serve. Os números de desempenho são os do ensaio de cada sistema, não estimativas nossas.

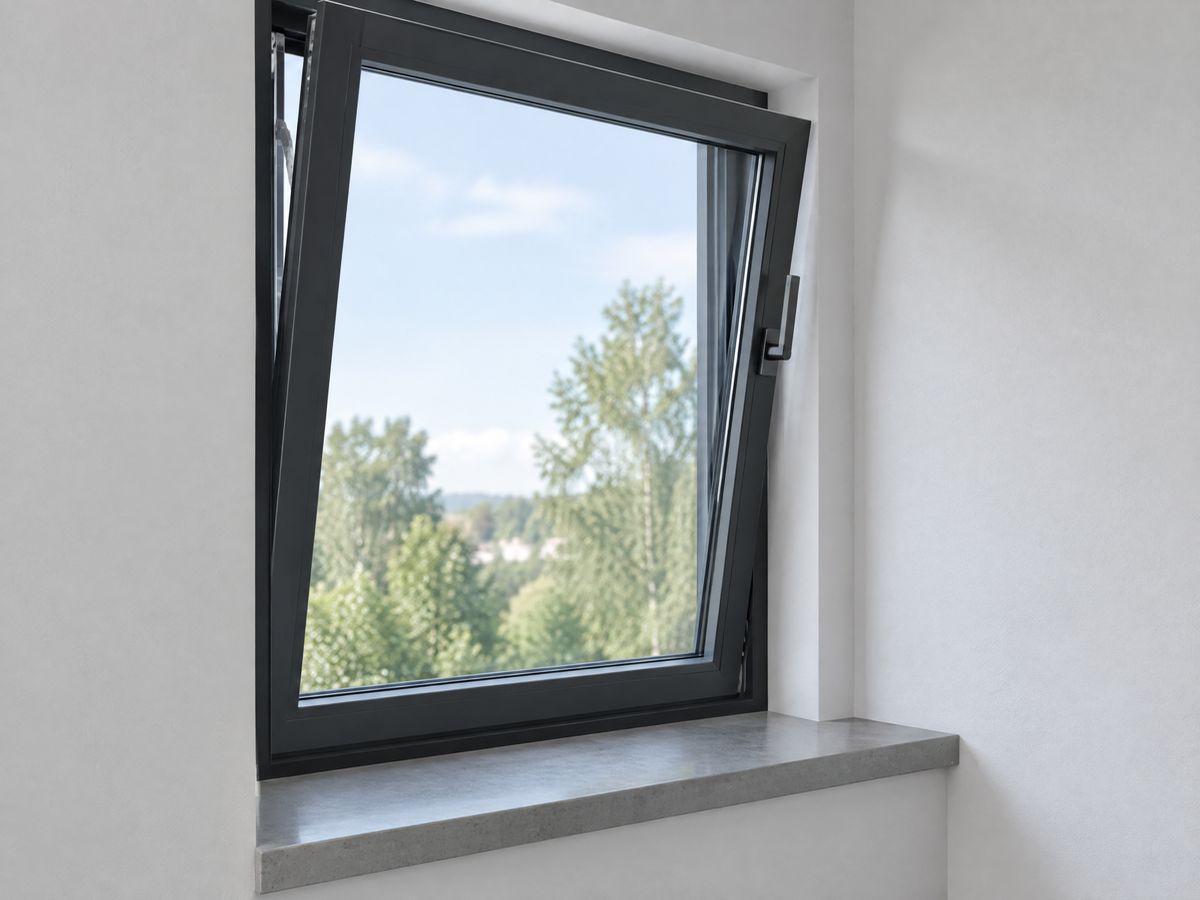

Janela oscilo-batente em alumínio antracite, com a folha basculada

Batente e oscilo-batente

A melhor vedação e a melhor ventilação controlada: o batente veda por compressão. O oscilo deixa arejar sem abrir de par em par e sem bater com o vento. É também nestes sistemas que se fazem as portas de entrada.

Em catálogo LB-40 CE (40 mm, sem corte térmico) e LB-45 RPT (45 mm, com corte térmico em poliamida de 14,8 mm).

Tipologias Fixo; abrir 1, 2 e 3 folhas; oscilo-batente; projetante; basculante; pivotante.

Onde não serveEm vãos muito largos, ou onde a folha aberta atrapalha a passagem e o mobiliário. Aí é correr.

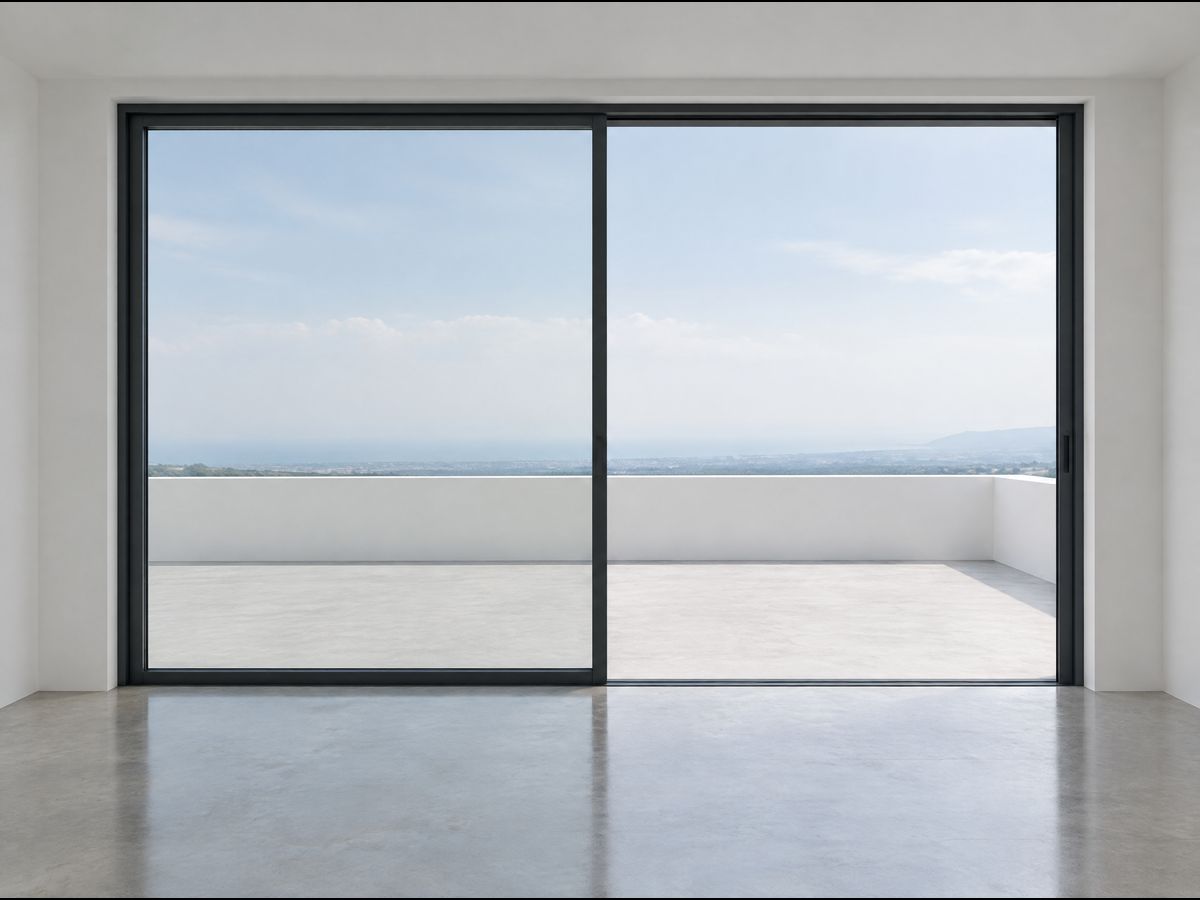

Correr

Vãos largos sem folha a invadir o compartimento. Correr tradicional, elevatório e paralelo-correr; bi-rail de 2 a 4 folhas, tri-rail de 3 a 6.

Em catálogo LCP-90 e LCP-90 RPT (90 mm, perfis unidos em corte a 45°).

Enchimentos 4 a 24 mm no LCP-90; 4 a 26 mm na versão com corte térmico.

Onde não serveQuando se exige a melhor estanquidade ao vento e à chuva batida. O correr veda por sobreposição, o batente veda por compressão.

Portadas de lâminas em alumínio antracite, uma delas meio aberta, sobre parede branca

Portadas e postigos

Sombreamento, privacidade e segurança, com lâmina fixa ou móvel. Robustas e de baixa manutenção — é o que melhor se porta ao sol e ao sal.

Em catálogo LBP-40 (40 mm, sem corte térmico) · enchimentos de 12,2 a 30 mm.

Onde não serveComo janela. É um sistema de portada e não tem ensaio de marcação CE de janela — não substitui o vão, acrescenta-se a ele.

Fachada envidraçada com montantes e travessas em alumínio antracite

Fachadas e panos de vidro

Módulos repetidos com junta calculada. É onde a padronização das dimensões paga o material que se poupa — e onde um módulo mal cotado se repete cinquenta vezes.

Onde não serveSem projeto e sem cálculo de cargas de vento para o local. Não improvisamos fachada a partir de medidas tiradas na parede.

Guarda de vidro com corrimão em alumínio antracite, na beira de um terraço

Guardas e corrimões

Alumínio e vidro, para varanda, terraço e escada. Fixação frontal, superior ou lateral, conforme o que o suporte permite.

Em catálogo LGV · vidro de 10 a 20 mm · gama variada de corrimões.

Onde não serveSobre estrutura que não possamos verificar. A guarda vale o que vale a fixação, e as normas de segurança verificam-se por projeto.

Por projeto

Fachadas e claraboias definem-se por projeto, com o sistema escolhido para cada obra — as claraboias, com sistema TPA.

A Secção

O que está dentro do perfil

Um corte pelo peitoril — o sítio onde a maior parte das infiltrações começa. Cinco pontos decidem se o vão dura: onde a água entra, por onde sai, o que a impede de voltar, sobre o que assenta o vidro e como o aro está preso à obra.

Arrastar para percorrer o corte, do exterior para o interior

D2 · corte pelo peitoril · esquema de princípio

1

Câmara e percurso de drenagem

A água que passa o vedante exterior tem de ser recolhida numa câmara e conduzida para fora. Sem esse percurso, acumula-se dentro do aro e sai pelo lado de dentro — normalmente pela parede, meses depois.
2

Vedante de compressão e escova de vedação

É o vedante interior que faz a estanquidade, não o exterior. Vedante mal escolhido ou mal assentado, ou folha que fecha sem comprimir, e o vão deixa passar ar e ruído com a janela fechada.
3

Calços de assentamento do vidro

O vidro nunca assenta no alumínio: assenta em calços, nas posições certas, que transferem o peso para os pontos onde a folha o aguenta. Sem calços, a folha empena e deixa de encostar — e a culpa acaba na ferragem.
4

Fixação ao peitoril e calço de apoio

O aro apoia em calços e é fixado a pontos que aguentem o esforço, com a junta selada depois. Fixação a apertar contra o vazio deforma o aro, e um aro deformado não fecha em lado nenhum.
5

Pingadeira

A pingadeira afasta a água da parede e do próprio aro, com pendente para fora e nariz de gota no bordo. É a peça mais barata do conjunto e a que evita a mancha permanente sob o vão.

Onde as janelas falham

Quatro falhas que se reconhecem depois de as pagar

Não temos obras para lhe mostrar, mas temos isto: saber onde é que uma janela falha, porque falha, e o que se faz para que não falhe. Em Cabo Verde, a primeira da lista é quase sempre a mesma.

1 · Ferragem que gripa e mancha

O que se vê

Manchas alaranjadas a escorrer sob as dobradiças e os fechos. A folha começa a custar a abrir e range.

Porque acontece

Ferragem e parafusos comuns num ar com sal. O aço corrói e, em contacto com o alumínio, acelera a corrosão dos dois.

Como evitamos

Ferragem e fixações em inox de referência adequada ao ambiente marítimo, com o contacto entre metais diferentes interrompido.

O que isto lhe custa Trocar ferragem em vãos já montados e limpar manchas que muitas vezes já não saem.

2 · O canto que deixa passar água

O que se vê

Uma linha de humidade a partir de um canto inferior da folha, sempre no mesmo sítio, sempre com chuva de vento.

Porque acontece

Os dois perfis foram cortados a 45° e encostados, mas o canto não foi cravado nem o vedante foi aplicado na junta antes de fechar.

Como evitamos

Esquadro de canto, cravação e cordão de vedante aplicado na face de corte antes de unir. E conferência do canto peça a peça antes de sair.

O que isto lhe custa Não se corrige no local: desmonta-se a folha, ou vive-se com a mancha.

3 · O dreno que o vento usa ao contrário

O que se vê

Com vento forte, entra água mesmo com a janela bem fechada — e entra mais quando chove com vento do que quando chove muito.

Porque acontece

O furo de escoamento é um rasgo direto de dentro para fora. Com pressão de vento, o mesmo furo que devia drenar passa a admitir.

Como evitamos

Escoamento com anteparo interior e tampa exterior, para a água sair por gravidade mas o ar sob pressão não a empurrar de volta.

O que isto lhe custa Uma infiltração que ninguém consegue reproduzir num dia de sol — e por isso nunca é assumida.

4 · O peitoril que traz a água para dentro

O que se vê

Mancha permanente na parede sob o vão, e tinta a soltar-se por baixo do peitoril.

Porque acontece

O aro foi assente diretamente no peitoril, sem calço, sem selagem e sem pendente para fora. A água que bate no vidro procura a junta.

Como evitamos

Calços de apoio, junta selada depois de fixar, e pingadeira com pendente e nariz de gota a afastar a água da parede.

O que isto lhe custa Pintura a repetir todos os anos, num sítio onde a causa não é a pintura.

Catálogo técnico

Seis séries, e o ensaio de cada uma

Isto interessa-lhe mais do que qualquer desenho desta página. Os valores abaixo são os do ensaio de cada sistema segundo a NP EN 14351-1 — medidos em laboratório, numa janela de dimensão definida e com um vidro definido. Não são estimativas nossas, e o valor do seu vão depende do vidro que levar.

Séries de caixilharia em catálogo, com as classes de ensaio de cada uma
Série	Abertura	Espessura	Corte térmico	Água	Ar	Vento	Rw	Uw
LB-40 CE	Batente	40 mm	Não	Classe 7A	Classe 3	Classe C5	32	3,2 W/m²K
LB-45 RPT	Batente	45 mm	Sim	Classe 7A	Classe 3	Classe C4	32	2,2 W/m²K
LBP-40	Portadas	40 mm	Não	—	—	—	—	—
LCP-90	Correr	90 mm	Não	Classe 4A	Classe 3	Classe C5	27	3,5 W/m²K
LCP-90 RPT	Correr	90 mm	Sim	Classe 9A	Classe 3	Classe C4	27	2,8 W/m²K
LGV	Guardas	—	—	—	—	—	—	—

Água: estanquicidade à água. Ar: permeabilidade ao ar. Vento: resistência à carga do vento. Rw: redução acústica. Uw: transmissão térmica do vão ensaiado. Em água, ar e vento, classe mais alta é melhor; em Uw, mais baixo é melhor.

Material e acabamento

Liga de alumínio: 6060/6063 — NP EN 573-3, extrusão 12020-2
Origem: Todo o alumínio é importado da Europa
Espessura dos perfis: 1,3 a 1,5 mm
Corte térmico: Varetas de poliamida, de 14,8 a 16 mm conforme a série
Acabamentos: Lacado (Qualicoat) · lacado bicolor · lacado efeito real madeira · anodizado (Qualanod)

Vidro admitido por série

Correr LCP-90: 4 a 24 mm
Correr LCP-90 RPT: 4 a 26 mm
Portadas LBP-40: 12,2 a 30 mm
Guardas LGV: 10 a 20 mm

De quem é o desempenho declarado

Os valores da tabela são do ensaio do sistema, feito pelo fabricante do sistema, e é assim que os citamos: o desempenho declarado é do sistema, não da Esquadria — não emitimos declaração de desempenho própria. O que lhe entregamos identifica o sistema, o acabamento, o vidro e a ferragem que foram aplicados no seu vão, para que possa ir buscar o ensaio à fonte. O que assumimos é a execução: a medida, o corte, a montagem e a estanquicidade do que montámos.

Sobre a cor

Não publicamos carta de cores, e não é por falta de espaço: um ecrã não reproduz um acabamento. A cor escolhe-se com uma amostra física na mão, à luz do sítio onde o vão vai ficar. Pedimos a amostra e levamo-la à obra.

Pedir amostra de perfil e de cor

Falar com alguém

Diga-nos o vão e nós dizemos-lhe o tipo

Se já tem projeto, mande as plantas. Se não tem, descreva o vão ao telefone — dizemos-lhe logo se é trabalho para nós.

Pedir orçamento Ler as condições de fornecimento
